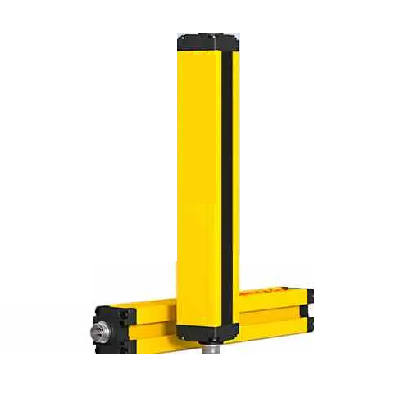

光幕傳感器也叫安全光幕傳感器或光電保護器。它通過一組紅外光束形成保護光幕。當光線被遮擋時，光電保護裝置發出信號，控制有潛在危險的機械設備停止工作。

　光幕安全傳感器的作用是降低工人在工作環境中受傷的可能性，有效保護工人的人身安全。主要用于沖壓機械、剪板機、金屬切割設備、自動裝配線、自動焊接線、機械傳動和裝卸設備等。

　光幕屏障的選擇和安裝方便，主要用于布線。常見的連接有3針、5針和7針。如果連接PLC，可以將NPN或PNP電纜直接連接到PLC。光幕傳感器的接線順序一般很小，可以直觀顯示，接線很方便！

　一、不帶控制器的光發射器和接收器的接線

　1.將發射器和接收器的棕色線VCC連接在一起，然后連接24V正電壓。

　2.將發射器和接收器的藍色線GND連接在一起，然后連接24V負極。

　3.將發射器和接收器的灰線CP連接在一起。

　4.將OSSD1或OSSD2連接到PLC或其他負載。

　二、光幕傳感器與控制器的接線

　1、光幕傳感器控制器通過繼電器觸點進行自檢，220v交流電接入控制器。

　2、兩個繼電器輸出作為控制器信號輸出。

　3、光幕輸出OSSD1和OSSD2分別接光幕接收器的黑白線。

　4、接觸式自檢EDM通過綠線與光幕連接。

　5、接收器電源的正極24vDC通過棕色線連接到控制器，負極0V通過藍色線連接到控制器。

　6、光幕發射器通過黃線與控制器光幕自檢開關點連接。光幕變送器正24vDC電壓接棕色線，0vDC接藍色線。
