壓力調節器有多種形式。所達到的調節壓力的精度和穩定性會因每種類型和設計的不同而有很大差異。在為特定應用尋找合適的穩壓器時，應了解對形式、精度和穩定性的考慮。以下是對什么是壓力調節器以及它們?cè)趶?fù)雜性上有何不同的簡短解釋。

　壓力調節器是機械閥，使用反饋來控制氣動和液壓系統中的壓力。基本上有兩種類型的調節器：一種調節上游壓力（背壓調節器），另一種調節下游壓力（減壓調節器）。壓力通常包含在一個系統中，在這個系統中，流體通過管道從一個地方流到另一個地方，進入儲罐或壓力容器。調節器用于調節系統中調節器插入點的上游或下游壓力。

　它們可以像手動控制閥一樣簡單，也可以是復雜的自動化精密系統，在反饋回路中帶有壓力傳感元件。反饋來自被調節的壓力，該反饋以機械或電子方式控制調節器輸出。機械反饋是使用彈簧加載或壓力控制的隔膜、波紋管或活塞來實現的，它控制一個閥門，該閥門根據被調節的壓力來增加或減少通過調節器的流量。這種流量的機械調節用于控制壓力。在電子調節器中，來自壓力變送器的輸入用于調節控制壓力的一個或多個閥門。

　壓力調節器有哪些類型？

　調節器類型的分類和理解可以分為機械工業調節器和電子精密壓力調節器，也稱為精密壓力控制器。后者通常用于精密壓力校準器。在任何一種情況下，都實現了相同的壓力調節目標，唯一的區別是實現的精確度和穩定性。為了討論的目的，將做出如下區分：

　1、工業壓力調節

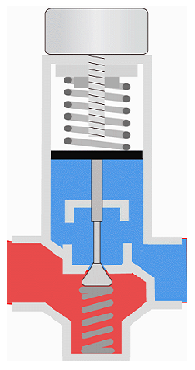

　工業減壓調節器包含一個由彈簧加載的隔膜、波紋管或活塞控制的閥門。下游壓力以某種方式推動隔膜或活塞，從而允許或限制通過閥門的流量從閥門的上游側流向下游側?？梢哉{(diào)節彈簧張力，使下游壓力保持預先確定的設定壓力。下游壓力的變化會自動調節閥門以允許或限制流體流量以達到設定值。這些工業壓力調節器有多種配置，具體取決于制造商。它們是工業環境中的首選，因?yàn)樗鼈儓?jiān)固耐用且可自我調節，無需電源輸入或外部傳感元件即可使用系統壓力。它們可以設置，不用管，壓力控制的精度足以滿足大多數應用。這種設計的變體可以利用兩個閥門來幫助確保在所有條件下進行適當?shù)恼{(diào)節。

　2、精密壓力調節

　（1）電磁閥調節器

　另一種壓力調節方法，常用于精密壓力控制器在校準實驗室中，利用允許源壓力進入系統的入口電磁（機電）閥和出口電磁閥排放到大氣壓力或真空。系統的下游部分通過增加或減少氣體分子來控制。使用打開和關閉電磁閥的控制算法測量和處理來自下游壓力傳感器的反饋，以在閥門下游產生所需的壓力設定值。為了實現非常精確的控制壓力，可以串聯使用多個入口/出口閥，這些閥具有從細到粗的孔口，這些孔口可以根據設定點與下游壓力之間的差異和/或壓力變化率打開或關閉正在接近設定點。在這種調節器中，可以實現極其精確的壓力。這些電磁閥的使用壽命受閥兩端施加的壓差影響。

?。?）針閥調節器

　另一種調節方法使用兩個精密加工的針閥，這些針閥由耐用的陶瓷材料制成，帶有一個小端口和一個帶螺紋的針柱塞。一個閥提供壓力，另一個從受控的下游系統排出壓力。這些閥門旨在實現快速控制和精確控制。閥門調節使用一種算法進行控制，該算法不斷監控下游壓力、設定點和壓力接近設定點的速率之間的差異。該算法控制針閥以實現精確的斜坡進入設定點和恒定的穩定性。這種類型的調節器可實現壓力輸出的高度穩定性，該穩定性可能會受到系統溫度變化或下游任何波動的影響。

　（3）活塞驅動調節器

　活塞驅動調節器通常用于液壓系統，其工作原理類似于自重測試儀，通過在氣缸內的活塞橫截面積上施加力。壓力等于力除以活塞面積，也就是壓力的定義，P=F/A。施加的力越大，壓力越大。
